Baterías sólidas

Hioki lanza una solución integral para la evaluación de materiales en polvo de baterías de estado sólido y procesos secos en un entorno de caja de guantes

Sistema de medición de impedancia de polvo

Nagano, Japón, 29 de octubre de 2024 – Hioki EE Corporation anuncia con orgullo el lanzamiento de su sistema de medición de impedancia de polvo , diseñado para el mercado de investigación y desarrollo de baterías de estado sólido para vehículos eléctricos (VE). Este sistema mejora significativamente la seguridad y la rentabilidad de la evaluación de materiales al permitir la medición simultánea de parámetros clave esenciales para evaluar los materiales de las baterías de estado sólido y validar los procesos secos. Con una unidad de prensa compacta, múltiples módulos de medición integrados y un software dedicado, el sistema funciona completamente dentro de una caja de guantes (*1), lo que mejora la seguridad laboral y reduce el riesgo de contaminación. Este enfoque innovador no solo reduce los costos de evaluación, sino que también acorta el tiempo de procesamiento, lo que permite a los investigadores realizar más ensayos experimentales. Con su eficiencia operativa mejorada y sus capacidades versátiles, el sistema de medición de impedancia de polvo está destinado a cambiar las reglas del juego en el avance de la investigación de baterías de estado sólido para vehículos eléctricos.

  • *1:Una cámara cerrada que aísla los entornos experimentales de las condiciones externas, equipada con guantes incorporados para una operación manual segura en el interior.

Antecedentes del desarrollo

Los vehículos eléctricos a batería (VEB) son una solución crucial para lograr un consumo energético global sostenible. Para ello, la investigación en curso se centra en el desarrollo de baterías de última generación que mejoren la autonomía, reduzcan los tiempos de carga, reduzcan los costes del vehículo y mejoren la seguridad. Entre estas innovaciones, las baterías de estado sólido están surgiendo como una alternativa prometedora para superar las limitaciones actuales.

La investigación sobre baterías de estado sólido explora diversos materiales, como sulfuros, óxidos, haluros y polímeros. En particular, las baterías de estado sólido basadas en sulfuros y haluros muestran un alto potencial para la producción masiva temprana debido a su rendimiento superior y la ventaja de no requerir un procesamiento a alta temperatura durante la preparación de los electrodos.

Sin embargo, estos materiales requieren entornos controlados para su manipulación segura. Por ejemplo, los polvos de sulfuro liberan gases nocivos cuando se exponen a la humedad, lo que requiere la instalación de cajas de guantes. De manera similar, los polvos de haluro necesitan condiciones de cámara seca para evitar la degradación atmosférica.

Para abordar estos desafíos, Hioki ha desarrollado un sistema de medición integral equipado con una unidad de prensa compacta que cabe dentro de una caja de guantes. Este sistema permite la medición simultánea de múltiples parámetros críticos para la evaluación de materiales, lo que garantiza que todo el proceso, desde la preparación de la muestra hasta la medición, se realice en un entorno controlado. Al respaldar el desarrollo de baterías de estado sólido, Hioki pretende promover la adopción generalizada de vehículos eléctricos de batería seguros, de alto rendimiento y sostenibles, impulsando el cambio global hacia la energía renovable.


Características del producto

Medición simultánea de impedancia, espesor y presión

La unidad de prensado SA9003, con una capacidad máxima de prensado de 764 MPa y un electrodo de 10 mm de diámetro, alcanza de forma fiable los niveles de presión precisos que requieren los clientes. Este sistema permite la medición simultánea de la impedancia, el espesor y la presión, al tiempo que se controla el estado de compresión del polvo. Mediante estas mediciones combinadas, el software integrado puede analizar y establecer relaciones entre la densidad aparente (*2), la conductividad iónica (*3) y la conductividad eléctrica. Esto contribuye al desarrollo de electrolitos sólidos suaves, adhesivos y resistentes a las grietas, y optimiza las proporciones de mezcla de electrodos positivos.

  • *2:Densidad aparente: La masa de un polvo dividida por su volumen total, incluidos los espacios vacíos entre las partículas, que se utiliza como indicador en la formación de polvo por compresión.
  • *3:Conductividad iónica: medida de la facilidad con la que los iones se mueven a través de un material; los valores más altos indican un mejor flujo de corriente.

La unidad de prensa SA9003 está diseñada para ser muy compacta (Unidad: mm)

Sistema de medición compacto que optimiza el entorno de investigación

La unidad de prensa está diseñada para ser sumamente compacta, lo que permite una fácil instalación dentro de la caja de guantes sin ocupar un espacio de trabajo crítico. Esta configuración garantiza que los materiales permanezcan dentro de la caja de guantes durante todo el proceso, desde el llenado hasta la compresión y la medición. La realización de experimentos en este entorno controlado protege a los investigadores de las emisiones de gases nocivos y la degradación inducida por la humedad, y reduce el tiempo de recuperación de las muestras.

Unidad de prensa SA9003 instalada dentro de una guantera

Reducción significativa de los costos de evaluación y aumento de los ensayos experimentales

El desarrollo de baterías de estado sólido requiere una experimentación exhaustiva en condiciones variables, como diferentes presiones y proporciones de mezcla de materiales. Tradicionalmente, cada muestra debía retirarse de la caja de guantes para su caracterización después de la compresión, lo que consumía una muestra separada para cada condición. El sistema de medición de impedancia de polvo de Hioki agiliza este proceso al realizar todas las tareas dentro de la caja de guantes, lo que mejora significativamente la eficiencia operativa. Con la integración del electrodo y el mecanismo de prensa, el sistema permite realizar mediciones en una sola muestra en múltiples condiciones de prensado consecutivas, lo que reduce el uso de material y aumenta la cantidad de ensayos experimentales.

Aplicaciones principales

  • Investigación y desarrollo de baterías de estado sólido y procesos secos requeridos por la industria automotriz
  • Investigación sobre la optimización de las proporciones de mezcla de materiales en polvo y la presión de prensado para varias celdas de batería
  • Investigación sobre tecnología de baterías de próxima generación en instituciones de investigación públicas, laboratorios de I+D corporativos, universidades, empresas automotrices y empresas químicas.

https://instrumentosdemedida.es/wp-content/uploads/2024/11/Impedancia-en-polvo-Flyer_XV025E-4XE_0lo-1.pdf

¡El sistema de medición de impedancia de polvos de la serie –

— –

Compacto y apto para caja de guantes, este potente sistema combina precisión, seguridad y facilidad de uso, perfecto para avanzar en la investigación de baterías de estado sólido y aplicaciones de proceso seco.

https://instrumentosdemedida.es/wp-content/uploads/2024/11/Powder1730963350655_lo.pdf

Contáctenos

Para consultas como cotizaciones, demostraciones etc. contactenos indicando sus necesidades a idm@idm-instrumentos.es como presentante de Hioki más cercano o más apropiado.

  • La información proporcionada es actual a la fecha de publicación.
  • Tenga en cuenta que los precios, especificaciones y otra información contenida en estos textos están sujetos a cambios sin previo aviso.
  • Los nombres de empresas y productos utilizados en este texto son marcas comerciales registradas o marcas comerciales de sus respectivas empresas.

Hioki IM3590

  • Mida la resistencia interna de una batería en estado sin carga midiendo automáticamente el voltaje de la batería y generando el mismo voltaje de CC
  • Capacidad de medición de barrido de frecuencia
  • Funcionalidad de visualización del gráfico Cole-Cole
  • 1 mHz a 200 kHz (resolución de configuración de 5 dígitos, resolución mínima 1 mHz)
  • 5 V (40 V con unidad de tensión de polarización
  • Ver producto https://idm-instrumentos.es/?s=im3590

Medidor LCR HIOKI IM3536 con dispositivo de prueba 9268-10

  • Mida hasta 8 MHz con el accesorio de prueba 9268-10 para pruebas de celdas individuales y módulos.
  • Rango de precisión garantizado desde 1 mΩ, medición de baja impedancia con repetibilidad inigualable
  • 4 Hz a 8 MHz (resolución de configuración de 5 dígitos, resolución mínima 10 MHz)
  • 100 mΩ a 100 MΩ
  • 40 V (con unidad de tensión de polarización de CC 9268-10 + fuente de alimentación externa)
  • Ver producto https://idm-instrumentos.es/?s=im3536

Ver también:

Comprobadores de baterías. https://idm-instrumentos.es/test-y-medida-medidor-de-r-comprobador-de-baterias-listado/

Sistemas de prueba para baterías. https://idm-instrumentos.es/potencia-sistemas-ats-listado/

Mayor información sobre baterías:

The mechanism of decreasing resistance by SDX™ in lithium ion battery

A Takeda, T Nakamura, H Yokouchi… – ECS …, 2017 – iopscience.iop.org

… and AL stronger, so as to improve battery performances dramatically. The cell resistance was
… resistance by Electrode Resistance Meter (HIOKI EE CORPORATION) which can separate …

Guardar Citar Citado por 5 Artículos relacionados Las 4 versiones

[PDF] iop.org

Resistance reduction effect by SDX® in lithium-ion batteries

A Takeda, T Nakamura, H Yokouchi… – ECS …, 2017 – iopscience.iop.org

… resistance by Electrode Resistance Meter (HIOKI EE CORPORATION) which can separate
electrode resistance into material and interface resistance. In the battery which used LFP as a …

Guardar Citar Citado por 4 Artículos relacionados Las 5 versiones

Measurement and Analysis of Mechanical Properties of All-Solid-State Electrodes Fabricated By Dry Process with Saicas

C Bak, JJ Lee, D Kim, YM Lee – Electrochemical Society Meeting …, 2022 – iopscience.iop.org

… solid-state battery without the flammable liquid electrolyte is being more actively conducted.
Among various solid electrolyte types, the sulfide-based solid … instrument (HIOKI RM2610). …

Guardar Citar Artículos relacionados Las 3 versiones

Heat generation measurement and thermal management with phase change material based on heat flux for high specific energy power battery

H Wang, Y Wang, F Hu, W Shi, X Hu, H Li… – Applied Thermal …, 2021 – Elsevier

… battery pack and use heat flux to monitor the solid state of PCM, which is also very helpful for
the safe operation of the battery … this work is the model HIOKI Z2107 composed of multiple P-…

Guardar Citar Citado por 34 Artículos relacionados Las 3 versiones

[PDF] cip.com.cn

Visualization of dynamic distribution of conductive particles in lithium ion battery (LIB) slurry

Z WANG, X LIU, T ZHAO, K LIU… – Chemical Industry and … – hgjz.cip.com.cn

… The ERT monitoring system included an impedance analyzer (IM3570, HIOKI), a computer
(PC), … Effect of hybrid conductive additives on all-solid-state lithium batteries using Li2S-P2S5 …

Guardar Citar Artículos relacionados

[PDF] rsc.org

… surface coating on silicon negative electrodes for the inhibition of electrolyte decomposition in lithium-ion batteries: visualization of a solid electrolyte interphase using …

M Haruta, Y Kijima, R Hioki, T Doi, M Inaba – Nanoscale, 2018 – pubs.rsc.org

… The use of silicon as a negative-electrode material in lithium-ion batteries (LIBs) is a very
promising method for realizing advanced secondary batteries with high energy densities …

Guardar Citar Citado por 41 Artículos relacionados Las 5 versiones

Publicado en Baterías, Electroquímica, Uncategorized | Etiquetado | Deja un comentario

Pruebas energéticas.

Nuevas pruebas energéticas: perspectivas y soluciones

Kewell Technology Co., Ltd.

173 seguidores



According to data from the International Renewable Energy Agency (Global Data Power Intelligence Center), the worldwide PV installation has reached 1546GW in 2023, and it is expected to reach 5200GW in 2030, 14000GW in 2050. Bloomberg NEF also expects global energy storage installations to reach a cumulative capacity of 411GW / 1,194 GWh by the end of 2030, with renewable energy taking up more than 90%, of which PV will be the absolute main force.

Cumulative global PV installed capacity
Cumulative global energy storage installed capacity

As installed capacity continues to scale up, photovoltaic and energy storage systems have undergone continuous technological innovation.

At the same time, digitalization technology acting on third-generation semiconductors has dramatically increased the power density of power electronic converters and significantly reduced energy losses during conversion.

Programmable power supply is the core equipment for photovoltaic, energy storage, and electrical performance testing. To keep pace with the test requirements for high frequency, high waveform quality, and high voltage , programmable power supplies are bound to take the lead in making the corresponding adaptation.

Kewell’s programmable power supply, as a supporting product line for the photovoltaic and energy storage industry,  is developed based on a thorough understanding of relevant standards and specifications for the Devices Under Test (DUTs). Kewell has studied the development trends of the photovoltaic and energy storage industry and thereby launched a comprehensive set of solutions to meet the test requirements of laboratories and production lines, including the requirements for high voltage and high current on both the DC and AC sides.

AC Side Test Standards

In general, devices connected to the grid, especially new energy power generation devices, require AC power supply. (Grid simulator)

AC power supply (grid simulator) supports simulation of voltage change/frequency change/change in power quality.

Harmonics and Waveform Distortion

For the criteria for harmonic current ratio limits and Kewell capacity for harmonic current ratio limits, please refer to the tables below:

Criteria for harmonic current ratio limits
Kewell capacity for harmonic current ratio limits

Three-Phase Voltage Unbalance

For the criteria for three-phase voltage unbalance set value and three-phase voltage unbalance mode, please refer to the table below:

Three-phase Voltage Unbalance Preview

Voltage Ride Through

LVRT (ZVRT)

Kewell meets the requirements of IEEE1547.1-2020, EN50549.1-2019, and NB/T32004 standards;

Under-voltage ride through capacity for synchronous generating technology
Consecutive Ride Through
LVRT Preview

HVRT

Kewell meets the requirements of IEEE1547.1-2020, EN50549.1-2019, and NB/T32004 standards.

Over-voltage ride through capability
Consecutive Ride Through
HVRT Preview

V2G & V2X Test

Kewell supports V2G&V2X test.

RLC Load Function (V2L)

RLC Load Mode Preview & RLC Load Simulation Situations
DC Side Test Standards

PV Simulator

Kewell’s products meet the specific requirements of EN50530, SAS, Sandia, NB/T32004, CGC/GF004, and CGC/GF035 standards.

To maximize the efficiency of PV array, the solar inverter needs to be operating at the maximum power point as much as possible.

This gives birth to the metric of MPPT Efficiency.

Battery Simulator

Requirements for battery simulation device are listed below:

Kewell Solutions

Kewell PV & energy storage system test solutions cover String Inverter Testing, Central Inverter Testing, Photovoltaic & Storage Converter Testing and PCS Testing.

String Inverter Testing
Central Inverter Testing
PCS Testing
Photovoltaic & Storage Converter Testing
Reference Standards

–PV Inverter–

IEEE 1547.1-2020 IEEE Standard Conformance Test Procedures for Equipment Interconnecting Distributed Energy Resources with Electric Power Systems and Associated Interfaces

VDE-AR-N 4105 Generators connected to the low-voltage distribution network–Technical requirements for the connection to and parallel operation with low-voltage distribution networks

EN50549-1-2019 Requirements for generating plants to be connected in parallel with distribution networks – Part 1: Connection to a LV distribution network – Generating plants up to and including Type B

EN50530 Overall efficiency of grid connected photovoltaic inverters

IEC 62109 Safety of power converters for use in photovoltaic power systems – Part 1: Sandia PV Array Performance Model

GB/T 37408-2019 Technical requirements for photovoltaic grid-connected inverter

NB/T 32004-2018 Technical specification of PV grid-connected inverter

NB/T 32005-2013 Testing code for low voltage ride through of photovoltaic power station

NB/T 42142-2018 Technical specification of photovoltaic grid-connected micro inverter

CGC/GF004 Technical Specification of Grid-connected PV inverter

CGC/GF035 Technical specification for China efficiency of grid connected PV inverters

–PCS–

GB/T 34133-2023 Testing code for power conversion system of energy storage system

GB/T 34120-2023 Technical requirements for power conversion system of electrochemical energy storage system

GB/T 36558-2023 General technical requirements for electrochemical energy storage system of power system

GB/T 12326Power quality-Voltage fluctuation and flicker

GB/T 14549Quality of electric energy supply – Harmonics in public supply network

GB/T 15543 Power quality – Three-phase voltage unbalance

GB/T 41240-2022Test of household hybrid photovoltaic and storage converter

Fuente de alimentación de CC bidireccional programable serie D2000-EV Kewell https:/ http://idm-instrumentos.es/…/fuente-de-alimentacion-de…/



Fuente cc bidireccional de alta precisión y alta potencia hasta 600 kW D1000 Kewell https://idm-instrumentos.es/…/fuente-cc-bidireccional…/



Fuente de alimentación de CC programable de alta precisión C3000 Kewell https://idm-instrumentos.es/…/fuente-de-alimentacion…/



Fuente de alimentación de CC programable regenerativa S7000 kewell https://idm-instrumentos.es/…/fuente-de-alimentacion…/



Simulador de red regenerativo CA 4 cuadrantes G6000/G6100 Kewell https://idm-instrumentos.es/…/simulador-de-red…/



Sistemas automáticos de test para baterías https://idm-instrumentos.es/…/sistema-de-prueba-de…/



Solicite información técnica y/u oferta, indíquenos sus deseos en idm@idm-instrumentos.es



#celdacombustible #electrolísis picoCarbono #electrolizador #energíaHidrógeno #Pilacombustible Hidrógenoenergía #FuenteCCprogramable #FuenteCAprogramble

Publicado en Uncategorized | Deja un comentario

Toma datos Digilent

¿Qué es la adquisición de datos? Guía de los sistemas DAQ

Las soluciones de adquisición de datos de los productos MCC DAQ de Digilent ofrecen una amplia gama de aplicaciones e interfaces. Ya sea que esté midiendo corriente, voltaje, temperatura, tensión o señales digitales, Digilent ofrece hardware de alta calidad con software y controladores que lo acompañan para una solución de adquisición de datos rápida y personalizable para su aplicación única.



¿Qué es la adquisición de datos?

La adquisición de datos, o DAQ como se la suele denominar, es el proceso de digitalizar datos del mundo que nos rodea para que puedan visualizarse, analizarse y almacenarse en una computadora. Un ejemplo simple es el proceso de medir la temperatura de una habitación como un valor digital utilizando un sensor como un termopar. Los sistemas de adquisición de datos modernos pueden incluir la incorporación de  software de análisis y generación de informes de datos , conectividad de red y opciones de control y monitoreo remotos.



Componentes de un sistema de adquisición de datos

Todos los sistemas de adquisición de datos constan de tres elementos esenciales: sensor, acondicionamiento de señal y convertidor analógico a digital (ADC).



Convertidor de analógico a digital

En el núcleo de todos los sistemas de adquisición de datos se encuentra un convertidor analógico a digital (ADC). Como su nombre lo indica, este chip toma datos del entorno y los convierte en niveles discretos que pueden ser interpretados por un procesador. Estos niveles discretos corresponden al cambio más pequeño detectable en la señal que se está midiendo. Cuanto mayor sea el número de «bits» de un ADC (12 bits, 16 bits, 18 bits, etc.), mayor será el número de niveles discretos que pueden representar una señal analógica y mayor será la resolución del ADC. La resolución de un ADC es esencialmente análoga a las marcas de una regla de medición. Una regla de medición con marcas de medición en mm tiene más resolución que una regla de medición con solo marcas de medición en cm. Si necesita marcas de medición en mm o en cm depende de lo que esté midiendo; lo mismo es válido para la resolución del ADC.

Sensores (transductores)

Los sensores , a menudo llamados transductores, convierten fenómenos del mundo real como la temperatura, la fuerza y ​​el movimiento en señales de voltaje o corriente que se pueden usar como entradas para el ADC. Los sensores comunes incluyen termopares, termistores y RTD para medir la temperatura, acelerómetros para medir el movimiento y galgas extensométricas para medir la fuerza. Al elegir el sensor adecuado para su sistema de medición, es importante considerar factores como la precisión del sensor y el acondicionamiento de la señal necesario para registrar una señal legible.

Acondicionamiento de señal

Para realizar mediciones de calidad en los transductores, a menudo se necesitan circuitos adicionales entre el transductor y el ADC. Estos circuitos se conocen generalmente como  acondicionamiento de señal  y pueden incluir amplificación/atenuación, filtrado, terminación del puente de Wheatstone, excitación, linealización, calibración y compensación de unión fría (CJC). Los distintos sensores tienen diferentes necesidades de acondicionamiento de señal. Por ejemplo, el acondicionamiento de señal para un extensómetro requiere excitación, terminación del puente y calibración. Los termopares, que emiten señales en el rango de mV, necesitan ser amplificados y filtrados antes de pasar por el ADC.

Muchas veces, el circuito de acondicionamiento de señales está incluido en un dispositivo de adquisición de datos, pero el acondicionamiento de señales también puede ser parte del transductor. Las celdas de carga, por ejemplo, contienen el circuito de terminación del puente, el circuito de calibración y la amplificación. Muchos sensores MEM (microelectromecánicos) también contienen acondicionamiento de señales.



Opciones de adquisición de datos

Hay una amplia variedad de sistemas para elegir:

Registradores de datos

El registro de datos  es el registro de datos recopilados durante un período de tiempo. Según la aplicación, los datos pueden ser  mediciones de temperatura , voltajes, corriente, humedad u otras señales de interés. Un registrador de datos es un sistema de adquisición de datos autónomo con un procesador integrado y un software predefinido integrado en la unidad. Los registradores de datos pueden funcionar como dispositivos independientes y son populares porque son portátiles y fáciles de usar para tareas específicas.

Todos los registradores de datos tienen almacenamiento local para guardar datos y algunos incluyen ranuras SD para memoria adicional. Los registradores de datos habilitados para la Web se pueden configurar y compartir datos a través de una red. Para mayor portabilidad, algunos registradores de datos funcionan con baterías.

Dispositivos de adquisición de datos

Un dispositivo de adquisición de datos (USB, Ethernet, PCI, etc.) contiene un acondicionamiento de señales y un convertidor analógico a digital, pero necesita estar conectado a una computadora para funcionar. Estos dispositivos son muy flexibles y se pueden utilizar en muchas aplicaciones diferentes, lo que los convierte en una opción popular.

Los usuarios de dispositivos enchufables pueden utilizar un software de adquisición de datos predefinido, como  DAQami ™, o pueden utilizar un entorno de programación, como  Python ™,  C++ ®,  DASYLab ®,  MATLAB® y  NI LabVIEW ™. Con diferentes opciones de BUS y la flexibilidad de utilizar su software preferido, los dispositivos de adquisición de datos ofrecen una solución personalizable para su aplicación única.

Sistemas de adquisición de datos

Los sistemas de adquisición de datos modulares están diseñados para sistemas complejos y con una gran cantidad de canales que necesitan integrar y sincronizar varios tipos de sensores. Estos sistemas son más complejos de integrar y utilizar, pero son extremadamente flexibles.

Los sistemas modulares son la opción de adquisición de datos más costosa, pero muchas aplicaciones requieren las características que sólo un sistema de adquisición de datos, como PXI, puede proporcionar.

Adquisición de datos por USB https://idm-instrumentos.es/adquisicion-de-datos-usb-listado/





  Registrador de datos
Dispositivo de adquisición de datos

Sistema de adquisición de datos
Costo Bajo-medio Bajo-medio Medio-alto
Facilidad de uso Alto Medio-alto Bajo
Flexibilidad Bajo Medio Alto
Conteo de canales 1-16 canales 4-32 canales 8-1000 canales
Publicado en Registradores, Toma de datos, Uncategorized | Etiquetado , , | Deja un comentario

Pruebas eléctricas potencia



Con nuestro socio Kewell España, nos enorgullece presentar nuestras soluciones de vanguardia en pruebas de vehículos eléctricos, una contribución crucial para garantizar el rendimiento, la seguridad, la confiabilidad y el cumplimiento normativo en la industria de los vehículos eléctricos. Nuestras soluciones no solo impulsan la innovación, sino que también optimizan los costos, acelerando así la adopción de vehículos eléctricos.

Con nuestras soluciones de prueba de vehículos eléctricos, los fabricantes pueden evaluar a fondo el rendimiento de sus vehículos, desde la duración de la batería hasta la eficiencia energética y el rendimiento del motor. Además, nuestras soluciones permiten una gestión y prueba precisas de las baterías, incluyendo pruebas de capacidad, gestión térmica y análisis de degradación.

En el ámbito de la prueba de baterías de energía, somos líderes en la evaluación de la confiabilidad, durabilidad y eficiencia de los sistemas de baterías. Nuestras pruebas incluyen desde envejecimiento acelerado hasta análisis de resistencia interna y garantizan la seguridad del sistema en diferentes condiciones operativas.

Con nuestras soluciones de prueba de energía de hidrógeno y pilas de combustible, nos dedicamos a garantizar la seguridad y la integración efectiva de estos sistemas, contribuyendo así al desarrollo y la adopción de tecnologías energéticas sostenibles.

En el campo de la prueba de semiconductores de potencia, nos destacamos en la garantía de la fiabilidad y el rendimiento de estos dispositivos, con pruebas precisas de gestión térmica y control de calidad durante todo el proceso de producción.

Por último, nuestras pruebas de almacenamiento de energía fotovoltaica son fundamentales para garantizar la eficiencia y la compatibilidad de integración con la red, contribuyendo así a la adopción generalizada de tecnologías de energía limpia y renovable.

Con nuestra representada Kewell, nos comprometemos a proporcionar soluciones de prueba de la más alta calidad, impulsando la innovación y la sostenibilidad en el sector energético y automotriz.

Fuentes de potencia y cargas eletrónicas cc y ca

Fuente de alimentación de CC bidireccional programable serie D2000-EV Kewell https:/ idm-instrumentos.es/producto/fuente-de-alimentacion-de-cc-bidireccional-programable-serie-d2000-ev-kewell/

Fuente cc bidireccional de alta precisión y alta potencia hasta 600 kW D1000 Kewell https://idm-instrumentos.es/producto/fuente-cc-bidireccional-alta-precision-hasta-500kw/

Fuente de alimentación programable de CC de alta precisión C3000 Kewell https://idm-instrumentos.es/producto/fuente-de-alimentacion-de-cc-programable-de-alta-precision-c3000/

Fuente de alimentación de CC programable regenerativa S7000 kewell https://idm-instrumentos.es/producto/fuente-de-alimentacion-de-cc-programable-regenerativa-s7000/

Simulador de red regenerativo CA 4 cuadrantes G6000/G6100 Kewell https://idm-instrumentos.es/producto/simulador-de-red-regenerativo-ca-4-cuadrantes-g6000-g6100-kewell/

Sistemas automáticos de test para baterías  https://idm-instrumentos.es/producto/sistema-de-prueba-de-carga-y-descarga-de-celdas-de-la-serie-b2000-ec-kewell/

Solicite información técnica y/u oferta a idm@idm-instrumentos.es

Ver catálogo general de Kewell.  https://instrumentosdemedida.es/wp-content/uploads/2024/06/Kewell-Product-Catalog-Vers1-04072024-lo.pdf



Publicado en Analizadores de potencia, Cargas electrónicas, Fuentes C.A., Fuentes C.C. | Etiquetado , , , , | Deja un comentario

BMS a HIL

Del BMS al paquete de baterías: la importancia de los sistemas de prueba Power Hardware-in-the-Loop (HIL)

Desde la potencia de salida hasta la autonomía de conducción, el rendimiento de los vehículos eléctricos (EV) depende en gran medida de la capacidad de cargar y descargar sus paquetes de baterías.

Como uno de los componentes más importantes de los vehículos eléctricos, los paquetes de baterías deben cumplir con los más altos estándares de integridad y seguridad, de ahí su clasificación como el nivel de requisito ASIL-D más alto.

Los paquetes de baterías de los vehículos eléctricos actuales incorporan diseños mecánicos ingeniosos, amplias estrategias de gestión y monitoreo de celdas de batería, múltiples mecanismos de seguridad con interruptores y fusibles, sistemas de gestión térmica integrados con las fuentes de calor del vehículo, así como complejas estrategias de seguridad y estimación del estado de la batería. Dada esta complejidad, los defectos de diseño más pequeños podrían generar costos de corrección considerables en el futuro, razón por la cual todos estos aspectos exigen pruebas rigurosas antes de que el paquete de baterías entre en producción automatizada.

Podemos dividir los paquetes de baterías de vehículos eléctricos en dos niveles de sistema: el sistema de gestión de baterías (BMS) en el primer nivel y el paquete de baterías completo que combina celdas de batería con otros componentes en el segundo nivel.

En un entorno real, un BMS puede encontrarse con escenarios de falla compuestos, como sobrecalentamiento de la batería y falla en la línea de comunicación, ambos en un corto período de tiempo. Es importante verificar no sólo la capacidad del BMS para detectar fallas de manera efectiva sino también la rapidez y eficacia de sus mecanismos de respuesta. Por ejemplo, el BMS debería emitir instrucciones de limitación de energía a otros dispositivos que consumen energía en el sistema (como las MCU) en milisegundos.

El sistema Power HIL puede utilizar modelos de batería y MCU para simular instantáneamente el comportamiento de descarga real del paquete de batería. Chroma 8630 también genera corriente real al sensor de corriente, lo que puede corregir aún más el impacto de la señal de medición del sensor de corriente en el algoritmo de cálculo de SOC bajo cambios de corriente instantáneos.

Pasemos ahora al segundo nivel del sistema, donde el BMS se combina con celdas de batería y otros componentes para formar un paquete de batería completo. Un ciclador de batería por sí solo puede reproducir registros de corriente específicos para probar los límites conocidos del paquete de batería.

El paquete de baterías Power HIL, que tiene un sistema de control en tiempo real, puede importar un modelo de vehículo para simular dinámicamente la corriente en condiciones de conducción reales, probar más varios ciclos de conducción y lograr una evaluación del paquete de baterías con potencia real equivalente. a una prueba de carretera con un vehículo real. Esto incluye, por ejemplo, el control de la temperatura del paquete de baterías y la corrección de SOC en condiciones tales como aceleración y desaceleración rápidas, el efecto de ejecución de la predicción del rendimiento de la batería, etc. Chroma 8610 también cuenta con equipos de prueba de seguridad eléctrica a bordo para probar el aislamiento de la batería. paquete antes y después de las pruebas de alta potencia.

Desde la perspectiva de ISO 26262, se recomienda a los ingenieros de diseño implementar análisis de peligros y evaluación de riesgos continuos durante todo el ciclo de desarrollo, desde la fase de diseño inicial hasta las etapas de verificación finales. La detección y rectificación tempranas de cualquier defecto de diseño o fabricación, junto con fallos latentes y riesgos que puedan descubrirse, seguramente valdrá la pena el esfuerzo.

A medida que los paquetes de baterías para vehículos eléctricos se vuelven más complejos, se vuelve cada vez más importante aplicar los principios de ISO 26262 comenzando desde el nivel BMS. La implementación de una segunda ronda de verificación HIL a nivel del paquete de baterías surge como el siguiente paso lógico y crítico en el proceso. El completo combo de plataforma de prueba HIL de potencia Chroma 8610 + 8630 (ambas plataformas pueden usar el mismo sistema de control en tiempo real) está diseñado para cubrir todo el proceso de diseño de BMS a paquete de baterías, reduciendo los costos de hardware y software, así como las curvas de aprendizaje del usuario. .

Ver modelo 8610 https://idm-instrumentos.es/?s=8610

PDF 8610 https://idm-instrumentos.es/wp-content/uploads/2022/06/8610-EN_2.pdf


El banco de pruebas Chroma 8630 BMS Power HIL está diseñado específicamente para la investigación y el desarrollo de BMS. Combinando un sistema en tiempo real con una arquitectura de software abierta, el banco de pruebas proporciona a los usuarios un sistema de prueba dinámico potente y flexible capaz de realizar elementos de prueba como pruebas de carga/descarga, medición y calibración dinámica de tensión y corriente, pruebas de equilibrio de batería y señal CAN. medición y control, inyección de fallas, medición de aislamiento y simulación de carga EVSE.

El banco de pruebas versátil permite una amplia gama de configuraciones personalizables para simular y verificar los escenarios compuestos más críticos y de alto riesgo en el entorno del vehículo eléctrico (como fallas de comunicación y señalización física durante una descarga cíclica). Las pruebas exhaustivas del BMS sin la necesidad de un vehículo real o una batería aumentan significativamente la eficiencia del desarrollo.

Ver PDF modelo 8630 https://instrumentosdemedida.es/wp-content/uploads/2024/06/8630-lo-BMS-Power-HIL-Testbed-082023.pdf

Ver Analizadores y comprobadores de baterias profesionales  https://idm-instrumentos.es/test-y-medida-medidor-de-r-comprobador-de-baterias-listado/

Publicado en Uncategorized | Etiquetado | Deja un comentario

Generadores de RF

Una guía de evaluación completa para elegir el generador de señales de RF adecuado

Cuando se trata de probar y verificar sistemas electrónicos, las herramientas adecuadas pueden marcar la diferencia. Entre estas herramientas esenciales se encuentra el generador de señales, un dispositivo fundamental para crear formas de ondas eléctricas para estimular un equipo electrónico. Aquí en Tabor Electronics, entendemos la importancia de la precisión y la confiabilidad en estos dispositivos, razón por la cual hemos perfeccionado nuestras tecnologías durante los últimos 50 años para ofrecerle las mejores soluciones posibles.



En esta guía, examinaremos lo siguiente:

  1. Cómo funciona un generador de señales
  2. Elegir el proveedor correcto
  3. Especificaciones del producto Aspectos destacados



Cómo funcionan los generadores de señales:

Síntesis de frecuencia

Una definicion

La definición del diccionario de síntesis de frecuencia es la capacidad de generar un rango de frecuencias a partir de una única base de tiempo fija u oscilador, lo que a menudo se denomina referencia.

Existen múltiples tipos de técnicas de síntesis que entran en la categoría de síntesis directa (con múltiples implementaciones y diseños tanto analógicos como digitales) o síntesis indirecta, que suele ser una implementación analógica.

B. Tipos de síntesis

Síntesis analógica directa




Figura 5a. Síntesis analógica directa



La síntesis directa se basa en técnicas de traducción de frecuencia analógica: es una combinación de etapas analógicas de multiplicación, mezcla y filtrado. Cuando se requiere una resolución de frecuencia más alta, más compleja se vuelve la combinación de etapas; sin embargo, en términos de rendimiento de ruido, estabilidad de frecuencia y velocidades de conmutación de frecuencia, esta es la técnica de síntesis más superior.



Síntesis digital directa (DDS)


Figura 5b.  Síntesis digital directa (DDS)



Una implementación digital directa almacena una forma de onda en la memoria y luego, utilizando un contador, recorre cada ubicación de la memoria a diferentes velocidades para producir una frecuencia relevante. En efecto, este es un sistema de división de frecuencia, no sistemas de multiplicación y suma como el sistema analógico directo. Sin embargo, el DDS se puede utilizar en múltiples zonas de Nyquist para producir frecuencias más altas. Esto se explica en el Tema Cuatro, Sección C. Convertidores digitales a analógicos de RF y operación de múltiples zonas de Nyquist

Síntesis analógica indirecta


Figura 5c. Síntesis digital directa (DDS)



El sintetizador indirecto se basa en un oscilador controlado por voltaje (VCO) o un oscilador sintonizado YIG (TTO) y utiliza una arquitectura de bucle bloqueado en fase (PLL). El VCO puede crear una frecuencia basada en un nivel de voltaje. La precisión de esa señal está determinada por el error entre las fases de la referencia y la frecuencia del VCO. El PLL compara la fase y produce un voltaje de corrección de errores.

Generador de formas de onda arbitrarias


Figura 5d. Generador de formas de onda arbitrarias (AWG)



Un generador de formas de onda arbitrarias (AWG) puede almacenar múltiples formas de onda en su memoria. Estas formas de onda se pueden crear mediante herramientas específicas proporcionadas por el fabricante del AWG o mediante el uso de una herramienta como MATLAB y Octave. El usuario puede indexar y reproducir combinaciones de memoria de formas de onda. Al igual que con el DDS, la frecuencia más alta es función del reloj de muestra y se pueden generar formas de onda en varias zonas de Nyquist.

C. El oscilador de referencia

La referencia es fundamental según nuestra definición anterior de síntesis: todas nuestras frecuencias se derivan de ella. También contribuye a la calidad de la síntesis que deseamos realizar en nuestro generador de señales. La calidad puede definirse por la estabilidad de la frecuencia: estabilidad a corto plazo o ruido de fase. La estabilidad a largo plazo se define por el envejecimiento o la deriva de frecuencia. Hay múltiples referencias disponibles, todas con diferentes precios y características de rendimiento. Algunos están integrados en el generador de señales y se basan en técnicas de oscilación controladas por horno o temperatura (que se conocen como OCXO, TCXO) y referencias externas que pueden derivarse de una base de tiempo de cesio (reloj atómico) o del sistema GPS.

La deriva de frecuencia se define por los cambios de temperatura y la especificación de envejecimiento. En este ejemplo, puede ver que cuando Lucid está sintonizado a 3 GHz, se desplaza 375 Hz durante un año. Este es un factor de 10 mejoras con respecto a generadores de señales similares.


Si desea tener varios generadores de señales sincronizados en fase entre sí, compartirá una única referencia entre múltiples sintetizadores o generadores de señales como se muestra en 6a.


Figura 6a. Uso compartido de referencias entre varios sintetizadores.



En este escenario, tenemos una única referencia compartida entre dos sintetizadores VCO-PLL. Si 10MHz es la frecuencia de referencia con una deriva de fase de 0,1°, esto producirá una deriva de fase de 10° a 1GHz. Al cambiar la referencia a 100 MHz, obtienes una mejora diez veces mayor. Sin embargo, esto seguirá causando importantes problemas de deriva de frecuencia en frecuencias más altas. Una forma de compensar esto es utilizar una frecuencia de referencia más alta, preferiblemente en el rango de GHz. En el ejemplo, el generador de señales Tabor Lucid está configurado en 4 GHz y con un osciloscopio configurado en la máxima persistencia luego monitorea las dos ondas sinusoidales bloqueadas durante 15 horas. Si bien no es una medición cuantitativa, cualitativamente muestra que hay una deriva mínima entre los dos canales con el tiempo y la temperatura a 4GHz.

  Ruido de fase


Figura 7a. Gráficos de ruido de fase

Generalmente se utiliza una medición de ruido de fase de banda lateral única para describir la estabilidad de un sintetizador. En la Figura 6a, puede ver que hay varios efectos en juego. Las medidas son relativas al transportista y ese transportista estaría a la izquierda del eje y y, a menudo, se excluye de este tipo de gráfico. Un fenómeno que observamos es que el rendimiento del ruido de fase disminuye en múltiplos de frecuencia más altos con una regla general de disminución de 6 dB en el rendimiento cada vez que se duplica la frecuencia.


La figura 6a se puede descifrar en términos de cada elemento de la técnica de síntesis. Cerca de la portadora, el ruido de fase generalmente está relacionado con la frecuencia de referencia y tiene una pendiente pronunciada, luego, desde aproximadamente 1 kHz a 100 MHz, se ve una meseta basada en la contribución de ruido del VCO y, finalmente, a medida que se aleja de la portadora. el ruido de banda ancha se convierte en el factor dominante.

D. Acondicionamiento de señal – Sección de salida

El último elemento que determina un generador de señal de un sintetizador es la sección de salida. La sección de salida del generador de señal nos proporciona la amplitud requerida. Permite la modulación AM, proporciona ganancia y atenuación y garantiza que los niveles absolutos de la señal generada caigan dentro de un límite específico. El rango de amplitud se habilita mediante atenuadores y, en el caso del generador de señal Tabor Lucid, permitirá generar un rango de señal de +15 dBm a -90 dBm. Hasta ahora, hemos analizado específicamente el ruido de fase, pero hay más fenómenos que contribuyen a una degradación de la pureza espectral. Si bien un filtrado deficiente en el proceso de síntesis puede provocar armónicos, los componentes activos utilizados para amplificar la señal provocarán intermodulación, armónicos y degradación del nivel de ruido de banda ancha. La intermodulación es causada por dos o más portadoras que interfieren constructivamente entre sí y crean una banda lateral relacionada con la frecuencia. Por cada aumento de dB en la portadora, un armónico aumentará igualmente. Para la intermodulación, las bandas laterales aumentan en un factor de dos o tres dependiendo de si se trata de un producto de tercer o segundo orden. La traza del espectro muestra los armónicos de tercer orden 2f1 – f2 y 2f2 – f1, un ejemplo de un producto de intermodulación de segundo orden sería f2-f1, f2+f1. El gráfico central muestra el rendimiento armónico de más de 60 dB y, finalmente, el tercer gráfico representa el nivel de ruido de banda ancha.


Figura 7b. Sección de salida típica



El generador de señales Tabor Lucid abarca todas las técnicas anteriores y nuestros ingenieros han optimizado cada subsistema para lograr el tamaño más pequeño, la mejor disipación de calor y las especificaciones más altas que podamos lograr.

¿Por qué elegir un proveedor específico: Tabor Electronics?

  1. Experiencia y conocimientos : Tabor Electronics tiene más de cinco décadas de experiencia en el desarrollo de diseños pequeños y de alta calidad. Nuestros productos proporcionan altos niveles de aislamiento de RF, crucial para minimizar la interferencia y maximizar el rendimiento.

  2. Modularidad : Nuestros generadores de señales de la serie Lucid se basan en una tecnología modular que se puede personalizar para diversas aplicaciones, ya sea instrumentación integrada, de mesa o configuraciones ATE.

  3. Robusto y confiable : También ofrecemos el único generador de señal portátil analógico del mercado, reconocido por su precisión y durabilidad incluso en los entornos más desafiantes, desde la selva amazónica hasta las montañas de los Andes.

Aspectos destacados de las especificaciones del producto: la serie Lucid

La serie Lucid de generadores de señales analógicas de RF se destaca por su rendimiento líder en la industria y ofrece una gama de modelos que satisfacen diferentes necesidades de frecuencia:

  • LS3081D, LS6081D, LS1291D : estos modelos son perfectos para aplicaciones que requieren hasta 12 GHz, ya que brindan un rango de amplitud de -130 dBm a +30 dBm con capacidades como modulación avanzada y una GUI intuitiva para facilitar su uso.
  • Serie LSX : Los modelos LSX, que se extienden hasta 40 GHz, son ideales para aplicaciones mmWave y combinan todas las funciones avanzadas de la serie Lucid con capacidades de frecuencia extendidas.


    Figura 8: Gráfico de ruido de fase de la familia LS

Aplicaciones prácticas

Ya sea que esté trabajando en la instalación de equipos de campo, probando convertidores analógicos a digitales o desarrollando sistemas de comunicación inalámbrica, nuestros generadores de señales brindan el rendimiento necesario. Con opciones para múltiples canales y salidas coherentes en fase, admiten una amplia gama de aplicaciones, que incluyen:

  • Pruebas y caracterización : utilice nuestros generadores para pruebas de mezcladores, caracterización de distorsión de amplificadores y más.
  • Uso en campo : Nuestras unidades portátiles están diseñadas para un fácil transporte y uso en entornos de campo, lo que garantiza un rendimiento confiable sin importar dónde se encuentre.

Aprende más

Para profundizar en los detalles de la elección y el uso de generadores de señales, y para comprender cómo nuestra serie Lucid se puede adaptar para satisfacer sus necesidades específicas, visite nuestro Centro de recursos de generadores de señales RF . Aquí encontrará información detallada, opiniones de expertos y más para ayudarle a tomar la decisión más informada para sus requisitos de prueba y medición.

Para cualquier pregunta o programar una demostración, no dude en contactarnos . Nuestro equipo está listo para ayudarlo a seleccionar la herramienta perfecta que se adapte a sus necesidades exactas, garantizando precisión y eficiencia en todos sus proyectos

Ver productos Tabor https://idm-instrumentos.es/test-y-medida-generadores-de-senal/

Publicado en Generadores, Uncategorized | Etiquetado , | Deja un comentario

Aislamiento

El IR5050 es un probador de resistencia de aislamiento de alto voltaje, compacto y liviano, capaz de generar hasta 5 kV.

Su tecnología de medición única permite mediciones estables de hasta 10 TΩ.

Ideal para pruebas de resistencia de aislamiento de alto voltaje

El IR5050, ideal para pruebas de resistencia de aislamiento de alto voltaje, está equipado con tecnología de medición avanzada que garantiza lecturas estables en una variedad de aplicaciones, incluidos cables, transformadores y motores de alto voltaje. También cuenta con un botón giratorio intuitivo para un funcionamiento sencillo, lo que mejora su versatilidad y facilidad de uso para diversos usos industriales.

Funciones avanzadas de diagnóstico de aislamiento

El IR5050 ofrece funciones de diagnóstico de aislamiento especializadas, como pruebas de voltaje de paso y rampa. Muestra automáticamente los resultados en índices como PI (Índice de polarización), DAR (Relación de absorción dieléctrica) y DD (Descarga dieléctrica), lo que agiliza el proceso de diagnóstico.

Gestión de datos e informes optimizados

Para mejorar la eficiencia, el IR5050 viene con memoria de datos y opciones de conectividad inalámbrica y USB. Facilita las tendencias de gráficos en tiempo real en dispositivos móviles y permite la generación rápida de informes, simplificando el manejo y la documentación de datos.

Mejora la seguridad y eficiencia en la medición del aislamiento de equipos de alto voltaje con nuestra solución innovadora.

¿Necesitas medir el aislamiento de equipos como transformadores, cables y motores? ¡Estamos aquí para ayudarte! Nuestra tecnología ofrece:

✅ Amplio rango de voltaje de prueba: Desde 250 V CC hasta 5000 V.

✅ Medición de aislamiento de hasta 10 TΩ.

✅ Diagnósticos automáticos de aislamiento: PI, DAR y DD.

✅ Funciones de memoria de datos para eliminar errores humanos en los informes manuales y aumentar la eficiencia del trabajo.

✅ Selección de interfaz compatible: Con opciones de conectividad inalámbrica y USB.

✅ Diseño compacto y liviano, con estuche de transporte clasificado IP65.

¡Optimiza tus procesos y garantiza la seguridad con nuestra solución confiable y fácil de usar! Contáctanos para más información.

Ver manual de aislamiento  https://instrumentosdemedida.es/medicion-de-resistencia-de-aislamiento/

#Tecnología #Innovación #SeguridadEléctrica #Eficiencia #AislamientoDeEquipos #Transformadores #Cables #Motores #MediciónDeAislamiento #Conectividad #DiagnósticosAutomáticos #MemoriaDeDatos #Compacto #Liviano

Ver todos los medidores de aislamiento en nuestra web. https://idm-instrumentos.es/?s=aislamiento

Publicado en Uncategorized | Deja un comentario

Energía del hidrógeno

En el contexto del objetivo de «pico de carbono y neutralidad de carbono», la importancia estratégica de la energía del hidrógeno se ha vuelto cada vez más prominente a nivel nacional.

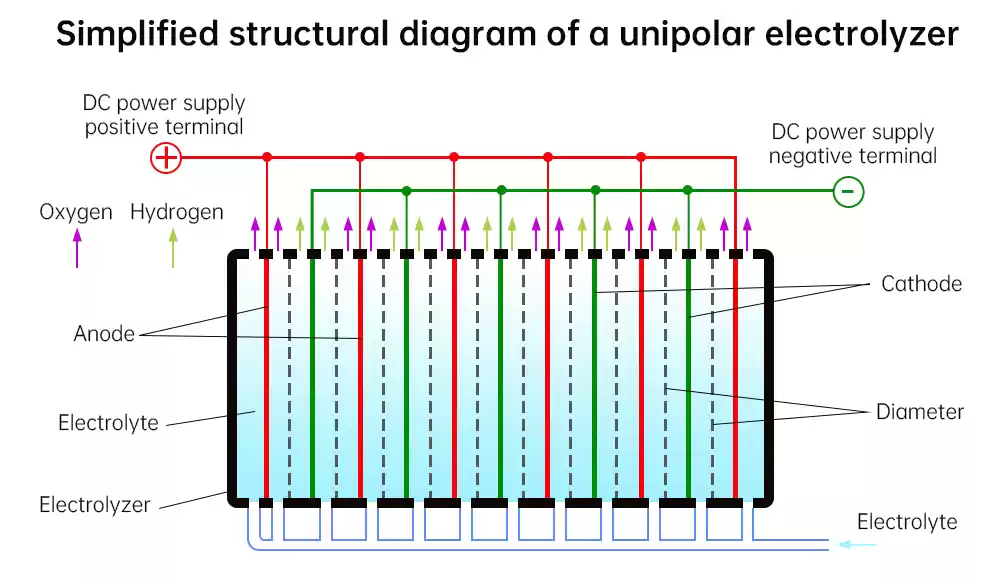

Al combinar la tecnología de electrólisis del agua con la generación de energía renovable, podemos almacenar el exceso de energía eléctrica en forma de hidrógeno en forma de energía química, estabilizando las fluctuaciones en la energía renovable, aumentando la capacidad de las redes eléctricas para integrar la electricidad generada a partir de fuentes de energía renovable y promoviendo el desarrollo de energía limpia.

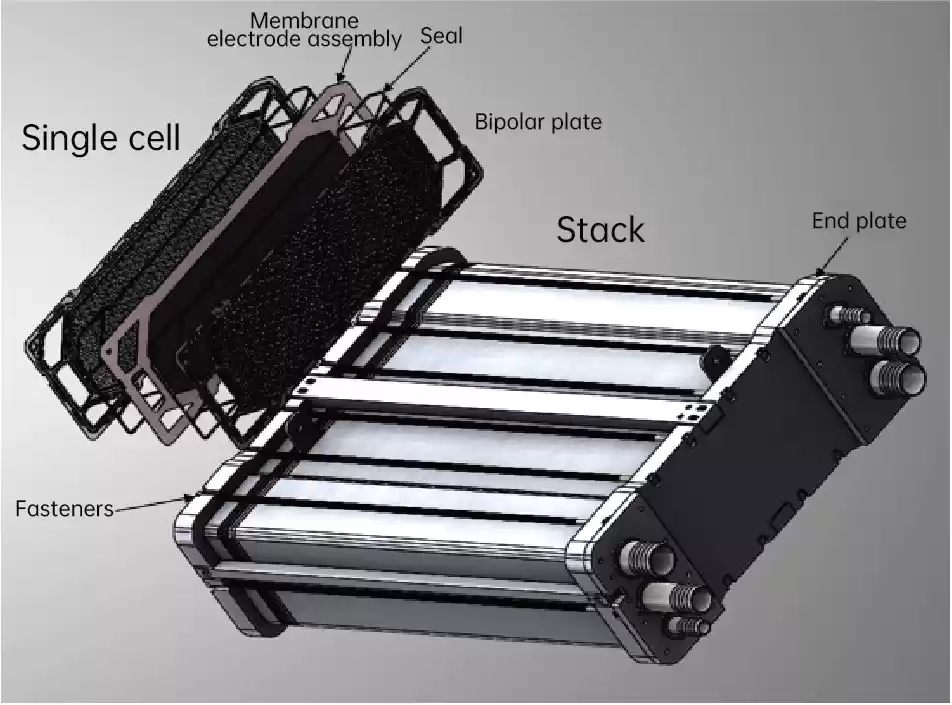

La tecnología de electrólisis de membrana de intercambio de protones (PEM) del agua tiene ventajas como bajo consumo de corriente continua CC), alta densidad de corriente, tamaño reducido del electrolizador, alta presión de operación y operación a presión diferencial, y amplio rango de ajuste de potencia. Se adapta bien a la energía eólica y fotovoltaica con grandes fluctuaciones y ha experimentado un rápido desarrollo en los últimos años.

La eficiencia operativa de un sistema de producción de hidrógeno está directamente relacionada con el rendimiento del electrolizador. Según los «Métodos de prueba para el estado estable y dinámico y la calidad de la energía del sistema de electrólisis de baja temperatura del agua para la producción de hidrógeno», el plan de prueba para el sistema de producción de hidrógeno abarca tanto el rendimiento en estado estacionario como el transitorio.

Las pruebas de rendimiento en estado estacionario incluyen pruebas de producción de hidrógeno, pruebas de consumo de energía y pruebas de eficiencia. Por otro lado, las pruebas de rendimiento transitorio cubren pruebas de arranque, pruebas de apagado, pruebas de espera térmica, pruebas de rango de ajuste, pruebas de respuesta transitoria, etc.

Para las pruebas de rendimiento de electrolizadores PEM, el Centro Común de Investigación (JRC) de la Comisión Europea ha propuesto procedimientos de prueba correspondientes, que incluyen la prueba de la curva de polarización, prueba electroquímica, prueba de sensibilidad, prueba de durabilidad, análisis de consistencia celular y monitoreo en línea de la concentración de hidrógeno en oxígeno y la concentración de oxígeno en hidrógeno, entre otros.

Tomando la prueba de la curva de polarización como ejemplo, a temperatura constante del electrolizador y presión de aire constante, las variaciones en un paso específico en la corriente de suministro inducen cambios correspondientes en el voltaje del electrolizador, y la curva I-V resultante demuestra el rendimiento del electrolizador.

El banco de pruebas de electrolizador PEM de Kewell está diseñado con referencia a las normas de la industria mencionadas anteriormente, asegurando pruebas precisas y confiables.



Apariencia del producto La serie HETS-PWE-S tiene como objetivo proporcionar una plataforma de prueba precisa, confiable y conveniente para la producción de hidrógeno basada en electrolizadores PEM. Está disponible en tres tipos principales: tipo de escritorio (para celda), tipo de banco y tipo de contenedor.

El sistema de prueba consta de unidades de separación de gas-agua, unidades de monitoreo de concentración de gas, módulos de enfriamiento y secado de gas, módulo de gestión hidrotérmica, módulo de control de enlace de presión, unidad de medición y control, módulo de protección de seguridad, etc. A través del monitoreo y procesamiento de datos en línea, se analizan el rendimiento, la vida útil, la confiabilidad y la seguridad del electrolizador PEM bajo prueba. Esta configuración integral es ideal para la investigación y desarrollo, verificación y pruebas de EOL de electrolizadores PEM. Las figuras a continuación muestran los datos de prueba de rendimiento del banco de pruebas de electrolizador de 500 W.

Prueba de durabilidad de la curva de polarización + voltaje

Control de temperatura de la durabilidad del electrolizador Ofrece capacidades de prueba electroquímica de alta precisión y repetibilidad. El control automático de contrapresión para hidrógeno y oxígeno garantiza la igualación de presión en cátodo y ánodo y control de presión diferencial dentro de un rango desde presión normal hasta alta presión, para mantener condiciones operativas óptimas; El sistema cuenta con varias funciones, incluida la ajuste preciso de la temperatura, presión y flujo del conducto de agua, monitoreo en línea de la conductividad para retroalimentación en tiempo real, reposición automática de agua y recuperación de electrolito para bancos de prueba de alta potencia; Ofrece una separación eficiente de gas-agua, así como la función opcional de monitoreo en línea de la concentración de hidrógeno en oxígeno y la concentración de oxígeno en hidrógeno.

Además, cuenta con purga de nitrógeno automática para una mayor seguridad y rendimiento; Ofrece capacidades destacadas de registro y análisis de datos, así como estrategias integrales de protección de seguridad a nivel de software y hardware; Ofrece características avanzadas que incluyen secuencias de comandos personalizadas, monitoreo del voltaje de la celda y adquisición y control de datos de alta precisión. Además, admite operación sin vigilancia las 24 horas del día, los 7 días de la semana, garantizando un rendimiento continuo y confiable; Exhibe control preciso sobre un amplio rango de operación de potencia del 10% al 150%;

El sistema cuenta con un diseño estéticamente agradable, con todas las interfaces totalmente funcionales y fáciles de usar. Además, su diseño modular facilita el transporte e instalación en el sitio; El sistema también admite pruebas de sistema de producción de hidrógeno de celda única de electrolizador de membrana de intercambio aniónico (AEM) mediante un banco de pruebas de escritorio. Ya hemos desarrollado una cartera de productos completa para el sistema de prueba de electrolizador, que abarca celda, multicelda, stack corto y configuraciones de megavatios. Los productos han encontrado aplicaciones generalizadas en muchas empresas y universidades, incluidas Shanghai Electric, Huadian Heavy Industries, Sungrow Hydrogen, SinoHytec, Dongyue Group, la Universidad de Ciencia y Tecnología de China .

Ver productos https://instrumentosdemedida.es/prueba-de-pila-de-combustible/



Publicado en Uncategorized | Deja un comentario

Sistemas de Conmutación

Cytec, fabricamos Sistemas de Conmutación Programables para Pruebas Automáticas, Adquisición de Datos, Comunicaciones y Controles.

Cytec Corp. fabrica más de 300 tipos de productos de conmutación modulares innovadores que se pueden ensamblar y configurar para proporcionar una variedad casi infinita de sistemas. Tenemos 40 años de experiencia con una gran cantidad de productos estándar para satisfacer cualquier necesidad de conmutación, desde las pruebas automatizadas más básicas hasta sistemas personalizados avanzados utilizados en las industrias aeroespacial y de defensa. ¿No ves lo que necesitas o no sabes por dónde empezar? ¡Llámanos o envíanos un correo electrónico y podremos ayudarte!

Productos CXAR

Sistemas Mux coaxiales CXAR

  • Señales de CC a 2,5 GHz
  • Conectores BNC, SMA, Triax, Twinax
  • Impedancia de 50 o 75 ohmios
  • Configuraciones Mux de 1×2 a 1xN
  • Módulos de alto voltaje/baja fuga

Descargar el boletín en PDF para CXAR

Productos HXV

Sistemas HXV de alto voltaje/alta potencia

  • Sistemas estándar hasta 7500 voltios pico
  • Sistemas personalizados hasta 25KV
  • Postes de unión de 5 vías o conectores banana cubiertos
  • Opciones de conector de seguridad SHV
  • Configuraciones 1xN o NxM

Descargar el boletín en PDF para HXV

productos LX

Sistemas de prueba de uso general LX

  • Mux, Matrix, configuraciones discretas
  • Opciones de bajo nivel a alta potencia
  • Muchas opciones de conectores
  • Pantalla LED de interruptores bloqueados
  • Hasta 128 puntos de conmutación por chasis de 2 RU

Descargar el boletín en PDF para LX

productos JX

Sistemas de prueba modulares Mux JX

  • Configuraciones 1xN Mux hasta 1×512 por chasis
  • Configuraciones de 1 cable, 2 cables o 4 cables
  • Ahorro de costes sin indicadores LED
  • Opciones de configuración de puentes y backplane
  • Gran variedad de módulos disponibles

Descargar el boletín en PDF para JX

productos CXM

Sistemas de microondas CXM

  • CC a 40 GHz
  • Muchas opciones de retransmisión de diferentes proveedores.
  • Sistemas personalizados con NRE bajo o nulo
  • Relés montados en panel o internos con conectores de brida
  • Sistemas personalizados que utilizan otros componentes de microondas.

Descargue el boletín en PDF para CXM

productos RJ

Sistemas de telecomunicaciones de la serie RJ

  • LAN, WAN, DSL, cualquier cosa con conectores RJ45
  • 2 a 8 cables con distribución de pines EIA/TIA 568
  • Cumple con especificaciones hasta CAT6A
  • Los conmutadores de capa física actúan como un cable
  • Configuraciones de matriz, mux y a prueba de fallos

Descargar boletín en PDF para RJ

productos VX

Sistemas de prueba de uso general VX

  • Mux, Matrix, configuraciones discretas
  • Nivel bajo a 1000 voltios
  • Muchas opciones de conectores
  • Pantalla LED de interruptores bloqueados
  • Hasta 256 puntos de conmutación por chasis de 3 RU

Descargar el boletín en PDF para VX

productos DXM

Matrices de estado sólido de alta velocidad DXM grandes

  • PECL, ECL, RS422, LVDS, LVTTL, CML, cable espacial
  • Configuraciones de par de datos y reloj
  • Velocidades de datos de hasta 3,2 Gbps NRZ
  • Tamaños de matriz de hasta 128×128
  • Señales diferenciales de estado sólido de alta velocidad

Descargar el boletín en PDF para DXM

productos CX

Sistemas de matriz coaxial CX

  • Señales de CC a 1 GHz
  • Conectores BNC, SMA, Triax, Twinax
  • Impedancia de 50 o 75 ohmios
  • Configuraciones de matriz de 2×2 a 16×16
  • Sistemas de relés mecánicos.

Descargue el boletín en PDF para CX

productos RS

Sistemas de conectores RS Serie D

  • conexión D. sistemas de conmutación de 9, 15 o 25 hilos
  • Configuraciones Matrix o Mux
  • Distribución de pines uno a uno con pin o zócalo
  • Velocidades de datos de hasta 50 Mbps
  • Configuraciones personalizadas

Descargue el boletín en PDF de la Serie RS

Productos HDX

Sistemas de matriz física grande HDX

  • Matrices de 1, 2, 4 u 8 cables
  • Matriz Nx4 hasta 512×4
  • Matriz Nx8 hasta 256×8
  • Matriz Nx8 hasta 128×16
  • Fácil de trabajar con conectores D

Descargue el boletín en PDF de la serie HDX

Productos DX/256x256

Matrices digitales de estado sólido DX/256×256

  • RS422, RS232, TTL o TTL de 75 ohmios
  • Configuraciones de par de datos y reloj
  • Velocidades de datos de hasta 80 Mbps NRZ
  • Tamaños de matriz de hasta 256×256
  • Paneles de conexión para cualquier conector

Descargue el boletín en PDF para DX/256×256

Paneles De Conexión, Buffers, Adaptadores, Amplificadores

Paneles de conexión, adaptadores de conectores, buffers y amplificadores

  • Sistemas de conmutación de panel de conexiones preconfigurados
  • Chasis del controlador de relé o solenoide
  • Adaptadores de conector de panel de conexión
  • Paneles de conexión Densi-Shield
  • Búfers, Conversión De Señal, Amplificadores
Productos GX

Controlador multichasis serie Mesa

  • Controlador para hasta 16 chasis de switch
  • Punto único de control
  • Reduce el costo en sistemas grandes
  • Permite un control redundante
  • Opción de control manual

Descargue el boletín en PDF de la Serie Mesa

Productos GX

Sistemas de conmutación de grupo serie GX

  • Multiplexores que conmutan grandes grupos de señales.
  • De 25 a 1000 hilos en configuraciones 1xN
  • Múltiples opciones de conectores de alta densidad
  • Combos de bajo nivel, alta corriente y alto voltaje
  • Muchas configuraciones personalizadas con NRE bajo

Descargue el boletín en PDF de la Serie GX

productos VDM

Conmutadores de vídeo y RF VDM

  • Matriz analógica de estado sólido
  • 50 o 75 ohmios hasta 400 MHz
  • Señales de vídeo o RF
  • Configuraciones de 8×8 a 32×32
  • Diseño modular para MTTR bajo

Descargue el boletín en PDF de la Serie VDM

productos TX

Conmutadores de vídeo TX y RF

  • Matriz analógica de estado sólido
  • 50 o 75 ohmios hasta 140 MHz
  • Señales de vídeo o RF
  • Configuraciones de 16×16 a 128×128
  • Diseño modular para MTTR bajo

Descargue el boletín en PDF de la Serie TX

productos PX

Sistemas de matriz de relés de láminas PX

  • Monopolar o bipolar
  • Altura del bastidor de 2 RU
  • Matriz Nx8 hasta 64×8
  • Matriz Nx16 hasta 32×16
  • Conectores BNC, terminales de tornillo o cabezal

Descargue el boletín en PDF de la Serie PX

productos PX

Sistemas de fibra óptica pasiva FO

  • Monomodo o multimodo
  • Versiones 1×2, 2×2 o duales
  • Independiente de la longitud de onda
  • Baja pérdida, alta potencia nominal
  • Opciones a prueba de fallos, de enclavamiento

Descargue el boletín en PDF de la Serie FO

Productos FX

Sistemas de fibra óptica FX OEO

  • Óptico-Eléctrico-Óptico
  • Convertir entre ECL, PECL, CML a Fibra
  • Convertir la fibra nuevamente en eléctrica
  • Velocidades de datos de hasta 3,2 Gbps NRZ
  • Tamaños de matriz de hasta 128×128

Descargue el boletín en PDF de la Serie FX

Productos VDX

Conmutadores de vídeo y RF VDX

  • Matriz analógica de estado sólido
  • 50, 75 o 100 ohmios hasta 150 MHz
  • Señales de vídeo, audio o RF.
  • Configuraciones de 8×8 a 16×16
  • LAN, RS232, GPIB o control manual

Descargue el boletín en PDF de la Serie VDX

Test y Medida – Sistemas de conmutación

https://idm-instrumentos.es/test-y-medida-sistemas-de-conmutacion-listado/

Publicado en Uncategorized | Deja un comentario

Sistemas solares.

Una gama cada vez mayor de equipos de energía renovable, como sistemas solares/de almacenamiento, automóviles eléctricos con cargadores bidireccionales a bordo (BOBC) y equipos de suministro de vehículos eléctricos (EVSE), están devolviendo energía a la red eléctrica.

Vea https://instrumentosdemedida.es/wp-content/uploads/2024/02/CATIII3pag0597972LO.pdf

Dado que estos recursos energéticos descentralizados (DER) tienen su propia volatilidad, su presencia cada vez mayor podría poner en peligro la estabilidad de la red. Para mitigar este riesgo, este tipo de sistemas basados en inversores deben poseer la capacidad de regular el voltaje y la frecuencia. IEEE 1547 especifica los requisitos de estas capacidades para garantizar que todos los DER puedan soportar eficazmente la estabilidad de la red. IEEE 1547-2018 es el punto de referencia reconocido por la industria para la interconexión de sistemas de energía públicos y de energía distribuida. IEEE 1547.1-2020 describe con más detalle los procedimientos y condiciones de prueba utilizados para verificar el cumplimiento de estos requisitos.

IEEE 1547.1-2020 (Procedimientos de prueba de conformidad estándar IEEE para equipos que interconectan recursos energéticos distribuidos con sistemas de energía eléctrica e interfaces asociadas) incluye requisitos de prueba como regulación de voltaje, respuesta de frecuencia, capacidad de funcionamiento, soporte de energía real y reactiva, perturbaciones de la red, anti -Protección de islas y más. En comparación con las normas anteriores, los nuevos requisitos de prueba son más estrictos y numerosos.

Por ejemplo, en la prueba de características de potencia reactiva de voltaje descrita en la sección 5.14.4, se requiere que el inversor se someta a pruebas bajo tres condiciones características diferentes y una variedad de condiciones de voltaje/potencia de CA, sumando un total de 140 combinaciones por unidad. Elemento de prueba. Como resultado, completar manualmente todos los requisitos de prueba de IEEE 1547.1-2020 lleva al menos varias semanas, lo que presenta a los ingenieros de pruebas una tarea formidable y que requiere mucho tiempo.


Para afrontar este desafío de frente, el sistema de prueba automatizado Chroma 8000 cuenta con una cobertura de prueba integral y un conjunto de procedimientos de prueba hechos a medida, lo que permite una verificación rápida y efectiva del cumplimiento de IEEE 1547.1-2020 para productos inversores.

El Chroma 8000 ATS cumple previamente con el proceso de prueba estándar IEEE 1547.1-2020. Esta solución comprobada reduce significativamente el tiempo de prueba, minimiza los errores humanos y las omisiones aleatorias de pruebas, mejora la confiabilidad de las pruebas, reduce el tiempo de comercialización y mejora la ventaja competitiva de su producto.
Chroma ATE está comprometida con el desarrollo de tecnologías innovadoras para promover la excelencia en las industrias de energía renovable y distribuida.

Para obtener más información sobre las soluciones de prueba visite nuestro sitio web

O dejenos sus requisitos e información de contacto. Estaremos encantados de poder servirle.
Sistema de conversión de energía (PCS) ATS
Inversor fotovoltaico ATS
Compatibilidad de carga de vehículos eléctricos ATS
Guía de prueba del inversor fotovoltaico (PCS)

Vea nuestros sistemas de test automáticos  https://idm-instrumentos.es/potencia-sistemas-ats-listado/

Publicado en Uncategorized | Deja un comentario
