Medidor impedancia de baterías BT4560
Los probadores de baterías de sobremesa Hioki admiten mediciones de impedancia de baterías simultáneas de alta velocidad en las líneas de producción en constante expansión de baterías de baja resistencia de iones de litio cada vez más grandes.
El probador de impedancia de batería BT4560 mide la impedancia de las baterías de iones de litio utilizando el método de medición de CA-IR de baja frecuencia sin cargar y descargar la batería, reduciendo sustancialmente el tiempo necesario para inspeccionar la resistencia interna de las celdas de la batería.
Características:
• Medición AC-IR de baja frecuencia *: mida la resistencia de reacción de una batería
* El BT4560 garantiza la calidad de la celda de la batería al medir la impedancia interna a una frecuencia baja de 1 Hz o inferior
• Mediciones extremadamente confiables para baterías de baja impedancia.
* El BT4560 usa una corriente de prueba de 1.5 A en el rango de 3mΩ, lo que mejora la relación S / N
• Configuración de circuito altamente tolerante al contacto y resistencia del cable para proporcionar mediciones estables
• Función de medición de voltaje equivalente a DMM de 6 dígitos (± 0.0035% rdg.)
Administre la resistencia a la relacción de los electrodos, la resistencia a los electrolitos, y la resitencia a la soldadura con el fin de mejorar la calidad en las inspecciones a las celdas de la batería.
Establezca su propia frecuencia de medición entre 100 mHz y 1,05 kHz
○ Utilice frecuencias bajas para medir la resistencia de reacción del electrodo
○ Utilice frecuencias altas para medir la resistencia del electrolito y la resistencia a la soldadura

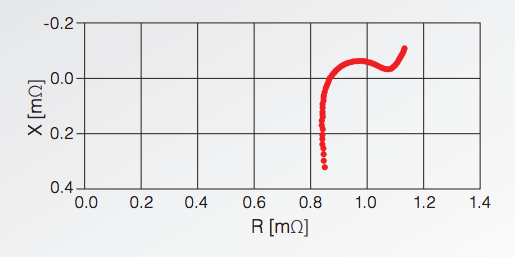

○ Cree gráficos Cole-Cole (con el programa de aplicación incluido)
○ Utilice software analítico de circuitos equivalente para analizar los defectos internos de la batería
Mida impedancias muy bajas de 1 mΩ o menor.
Algunas baterías de iones de litio de alta capacidad tienen una impedancia interna inferior a 1 mΩ.
El BT4560 está diseñado para medir impedancias muy bajas de 1 mΩ o menos con alta estabilidad y reproducibilidad.
