Nueva página de inicio de Soluciones de medición e instrumentación para baterías donde presentamos todos los instrumentos de forma resumida.
Consulte nuestro último folleto Soluciones de prueba de baterías a continuación ⬇
https://instrumentosdemedida.es/wp-content/uploads/2024/06/BaterytestSolution18pagLo6102592.pdf
Pruebas de aislamiento en baterías.
Diseñado para verificar la calidad del aislamiento entre las placas positiva y negativa de las celdas de batería de plomo-ácido, el Chroma 19311 es una herramienta esencial para pruebas precisas. Con una impresionante tensión de salida máxima de 6 kV, dependiendo de la capacidad del dispositivo que se está probando (DUT), proporciona un entorno de prueba fiable.
https://instrumentosdemedida.es/wp-content/uploads/2024/03/19311-Battery-Cell-Surge-Tester-LO-052023.pdf
Mejore el rendimiento de las pruebas de seguridad
Probador de alta potencia de CC ST5680
- Verifique la seguridad de la batería y el rendimiento del aislamiento mediante formas de onda
- Modelo de altas especificaciones diseñado específicamente para pruebas de tensión soportada de CC
Compatible con una serie de inspecciones de entrega
- Presenta funciones de detección de arco y verificación de contacto para evitar el envío de baterías defectuosas.
Solicitenos información.
NUEVO El BT5525 puede evitar el envío de baterías con defectos latentes que podrían provocar incendios.
- Ideal para líneas de producción de baterías.
- Función BDD para detectar cortocircuitos minúsculos causados por contaminación antes de que se envíen las baterías.
- Pruebas estables de resistencia de aislamiento incluso en entornos ruidosos.
- Rendimiento de alto costo gracias a precios accesibles, pruebas de alta velocidad y tamaño compacto.
- La función de verificación de contacto reduce la cantidad de falsos negativos causados por problemas del equipo.
Video del producto
Detección de minúsculos defectos de aislamiento causados por contaminación (función Break Down Detect)
La función BDD es para prueba patentada que puede detectar minúsculos cortocircuitos internos causados por contaminación (con materia metálica) en la etapa anterior a que las celdas de la batería se llenen con electrolito.
Al identificar y eliminar piezas defectuosas en una etapa temprana del proceso de producción, la función BDD ayuda a prevenir el riesgo de peligros como incendios y accidentes causados por el calentamiento después del envío de la batería. La eliminación de causas latentes de accidentes como estas facilita la producción de baterías que resisten la degradación y funcionan económicamente.
Ver noticia https://www.hioki.com/in-en/news/detail/id_n1265243
PROBADOR DE BATERIA BT3554-50
• Fuente de prueba CA, 1kHz
• Resolución de 1μΩ en un rango de 3mΩ
• ± 6V a ± 60V
• Compatible con el adaptador inalámbrico Z3210 (opcional)
• El comprobador de baterías portátil más popular para baterías grandes de plomo-ácido y UPS
• Mide y guarda datos en 2 segundos
• Función de comparador para decisiones rápidas de aprobación / falla / advertencia
• El producto de configuración de transferencia de datos inalámbrica Z3210 está disponible
Instrumentación para baterías de sobremesa.
BATERÍA HiTESTER BT3561A
• Rangos de medición de resistencia: 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
• Rangos de medición de voltaje: 6 V / 60 V
Prueba de línea de producción completamente automatizada de celdas pequeñas para motores de potencia o paquetes pequeños de hasta 60 V
BATERÍA HiTESTER BT3562A
• Rangos de medición de resistencia: 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
• Rangos de medición de voltaje: 6 V / 60 V / 100 V
Prueba de línea de producción completamente automatizada de celdas grandes para xEV o paquetes de tamaño mediano de hasta 100 V

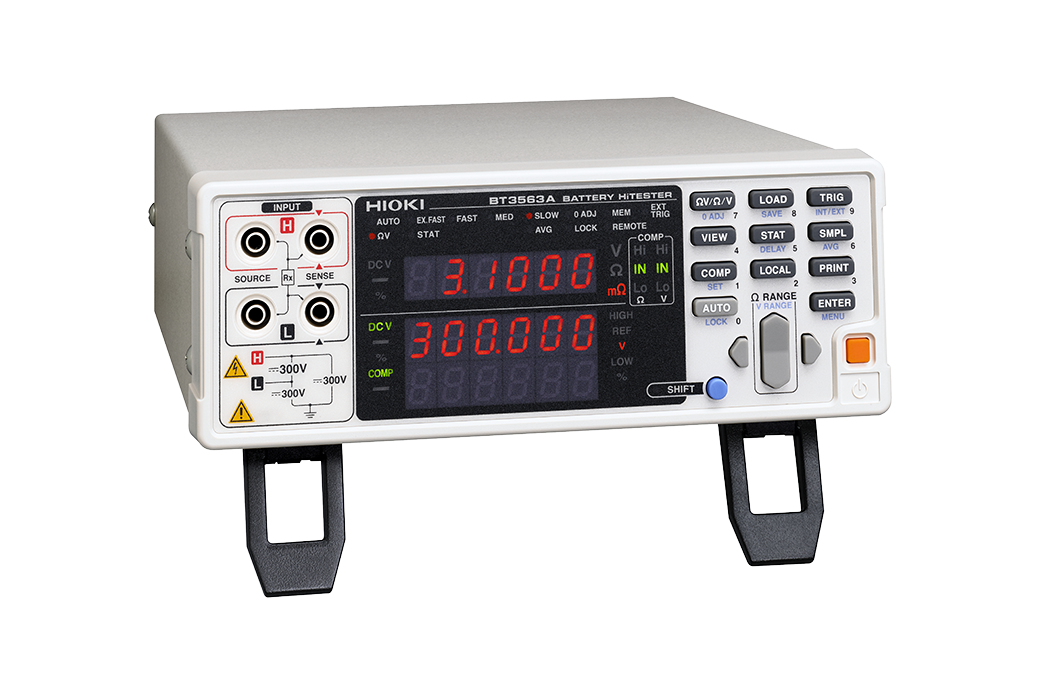

BATERÍA HiTESTER BT3563A
• Rangos de medición de resistencia: 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
• Rangos de medición de voltaje: 6 V / 60 V / 300 V
Prueba de línea de producción completamente automatizada de paquetes grandes para xEV o paquetes grandes de hasta 300 V
GENERADOR DE VOLTAJE DE CÉLULA DE BATERÍA SS7081-50
• Construya fácilmente un entorno de evaluación BMS
• Fuente de alimentación, carga electrónica, función DMM integrada en uno (12 canales)
• Voltaje generado: 5 V / ch
• Validar BMS de forma eficiente y segura para optimizar los paquetes LiB o las baterías de almacenamiento
INTERRUPTOR PRINCIPAL SW1002
• Emparejar con un instrumento de medición para pruebas rápidas de batería multicanal
• Entrada
máx. De 60 V CC • Máx. 72 (par de 4 terminales) a 264 (2 hilos) canales
• Mida la impedancia, OCV, resistencia interna y potencial externo
• Aplicación de PC empaquetada gratuita
INTERRUPTOR PRINCIPAL SW1001
• Emparejar con un instrumento de medición para pruebas rápidas de batería multicanal
• Entrada
máx. De 60 V CC • Máx. 18 (par de 4 terminales) a 66 (2 hilos) canales
• Mida la impedancia, OCV, resistencia interna y potencial externo
• Aplicación de PC empaquetada gratuita
BATERÍA HiTESTER BT3564
• CA, fuente de prueba de 1 kHz
• 10 V a 1000 V CC, precisión de ± 0,01%, resolución de 10 µV
• Rango de resistencia interna de 0,1 µΩ a 3000 Ω
• Prueba de paquetes de baterías de alto voltaje EV y PHEV en líneas de producción
• Resistencia total del paquete, resistencia de la barra colectora
• Reducción de descarga de chispa incorporada ideal para situaciones de alta tensión
VOLTÍMETRO DC DE PRECISIÓN DM7275
• 100 mV a 1000 V CC, resolución de 7-1 / 2 dígitos
• Precisión de 20 ppm (± 0,0020% lectura)
• Prueba de temperatura y CCV
• Super alta precisión ideal para pruebas de envejecimiento de baterías de iones de litio
• La verificación de contacto maximiza la confiabilidad de la medición
VOLTÍMETRO DC DE PRECISIÓN DM7276
• 100 mV a 1000 V CC, resolución de 7-1 / 2 dígitos
• Precisión de 9 ppm (± 0,0009% lectura)
• Prueba de temperatura y CCV
• Super alta precisión ideal para pruebas de envejecimiento de baterías de iones de litio
• La verificación de contacto maximiza la confiabilidad de la medición
MEDIDOR DE IMPEDANCIA DE BATERIA BT4560
• Prueba de fuente de 0,1 Hz, 1,5 A • Prueba
R, X, Z, θ
• Máx. Entrada de 5 V, precisión de ± 0,4%
• Identifique la impedancia de la batería utilizando el método AC-IR de baja frecuencia sin carga ni descarga
• Maneje la resistencia de reacción del electrodo y la resistencia del electrolito de una batería
• Mejore el tiempo de rendimiento al inspeccionar la resistencia interna de las celdas de la batería en las líneas de producción
BATERÍA HiTESTER BT3562
• Fuente de prueba de CA, 1 kHz
• 6 a 60 CC V, resolución de 10 μV, precisión de ± 0.01%
• Rango de 3mΩ a 3000Ω
• Inspección de celdas grandes a paquetes
de baterías
• Prueba de producción en masa de alta velocidad de baterías de botón • Prueba de voltaje de batería y resistencia interna de alta velocidad en líneas de producción de alto volumen de baterías de iones de litio y paquetes de baterías generales
BATERÍA HiTESTER BT3563
• Fuente de prueba de CA, 1 kHz
• 6 a 300 V CC, resolución de 10 μV, precisión de ± 0.01%
• Rango de 3 mΩ a 3000Ω
• Inspeccionar celdas grandes para paquetes de baterías de alto voltaje
• Prueba de producción en masa de
alta velocidad de baterías de botón • Prueba de voltaje de batería y resistencia interna de alta velocidad en líneas de producción de alto volumen de baterías de iones de litio y paquetes de alto voltaje
BATERÍA HiTESTER 3561
• Fuente de prueba de CA, 1 kHz
• Máx. 22 VCC, resolución de 0,1 mV, precisión de ± 0,01%
• Rango de 300 mΩ a 3Ω
• Prueba de voltaje de batería y resistencia interna de alta velocidad en líneas de producción de alto volumen de baterías secundarias pequeñas utilizadas en dispositivos móviles
• Inspección durante la producción en masa de celdas compactas
• Tiempo de respuesta rápido de 3 ms.
—
Ver Nota de aplicación, chroma EN_17010_ApplicationNote_Battery_Cells
Vea el listado de productos de instrumentación para baterías https://idm-instrumentos.es/test-y-medida-medidor-de-r-comprobador-de-baterias-listado/
Indíquenos sus necesidades, Podemos enviarle soluciones de instrumentación para baterías, desde I + D, producción de baterías hasta control de calidad, presentadas una por una con aplicaciones ejemplificadas.
